Beauftragung zur Stromnetz-Qualitätsanalysemessung nach DIN 50160

Holger Roswandowicz
8. Nov. 2017
1 Min. Lesezeit

Beide Parteien sind sich darüber einig, dass eine Stromnetz-Qualitätsanalyse (Power Quality) - Messung durchgeführt werden soll. Zur Vorbereitung auf die Messung werden Unterlagen benötigt, die gesondert von der HR-Energiemangement GmbH angefordert werden. Weiterhin ist es zwingend erforderlich, dass eine Bestandsaufnahme stattfindet, deren Inhalt alle auf dem Gelände oder zum Betrieb gehörende Trafos notiert werden.

Die Messstelle muss vorab besichtigt und ggf. durch den vor Ort Elektriker freigegeben werden. Dies trifft auch zu, wenn Verplombungen geöffnet werden müssen.

Das Messgerät wird im laufenden Betrieb eingehängt. Folgende Messpunkte werden abgegriffen:

Spannung L1, L2, L3, Nullleiter (Klemmen an offene Leiter, Spannungsführend)

Strom L1, L2, L3 (Rogowski Spulen)

Folgende Ergebnisse werden geliefert ( in Anlehnung zum Vergleich an Messgrößen entsprechend der DIN 50160)

Spannungsverlauf L1,L2,L3
Stromverlauf L1, L2, L3
Verschiebungsblindleistung
Verzerrungsblindleistung
Wirkleistung
Oberwelle auf dem Nullleiter: Strom und Spannung
Oberwellen auf L1L2L3N Strom und Spannung
Strom und Spannung auf dem Nullleiter
THD: Gesamtklirrfaktor (Gesamtverzerrung); THDu (Spannungsverzerrung) THDI Stromverzerrung
Flicker

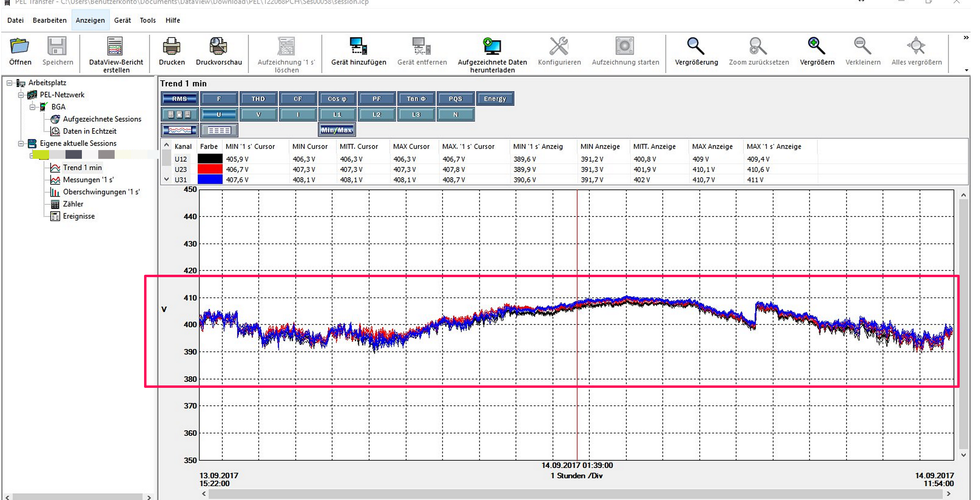

Spannungsverlauf über 24 h
